ObjectARX, AutoCAD. Среда программирования библиотеки C++




Функция Утилиты Текстового поля


Функция acedTextBox () находит диагональные координаты поля, которое включает текстовый примитив. Функция берет параметр, ent, который должен определить текстовое определение или строковую группу в форме списка буфера результата. AcedTextBox() функция устанавливает ее p1 параметр в минимальные КООРДИНАТНЫЕ координаты поля и ее p2 параметра к максимальным КООРДИНАТНЫМ координатам.

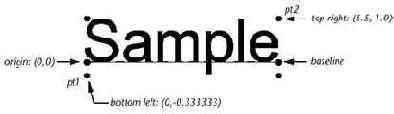

Если текст горизонтален и не вращается, p1 (угол левой нижней части) и p2 (верхний правый угол) описывают поле ограничения текста. Координаты выражены в Системе координат Примитива (ECS) ent с началом координат (0,0) в левой оконечной точке опорной линии. (Начало координат - не угол левой нижней части, если текст содержит символы с подстрочными элементами, типа g и p.) Для примера, следующий рисунок показывает результатам применения acedTextBox () к текстовому примитиву с высотой 1.0. Рисунок также показывает опорной линии и началу координат текста.

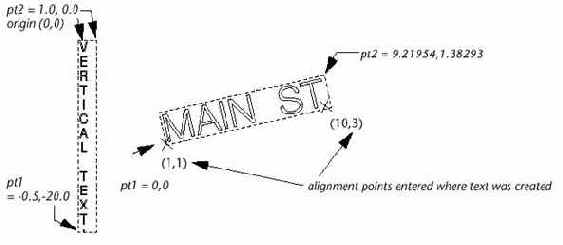

Следующий рисунок показывает значениям точки, которые acedTextBox () возвращается для выборок вертикального и выровненного текста. В обеих выборках, высота символов была введена как 1.0. (Для вращаемого текста, эта высота масштабируется, чтобы приспособить точки выравнивания.)

Обратите внимание, что с вертикальными текстовыми стилями, точки все еще возвращаются в слева направо, заказ{*по приказу;порядок*} " основание к вершине ", так что первый список точки содержит отрицательные смещения от текстового начала координат.

AcedTextBox () функция может также измерять строки в attdef и attrib примитивах. Для attdef, acedTextBox () измеряет строку отметки (группа 2); для attrib примитива, это измеряет текущее значение (группа 1).

Следующая функция, которая использует некоторый примитив, обрабатывающий функции, запрашивает пользователя выбирать текстовый примитив, и затем тянет{*рисует*} поле ограничения вокруг текста от координат, возвращенных acedTextBox ().

ОБРАТИТЕ ВНИМАНИЕ На выборку tbox () функциональные работы правильно только, если Вы - в настоящее время в Мировой системе координат (WCS). Если Вы - не, код должен преобразовать точки ECS, восстановленные{*отысканные*} из примитива в координаты UCS, используемые acedCommand (). См. “ Преобразования Системы координат ” на странице 271.
