Краткий обзор Базы данных AutoCAD


Рисунок AutoCAD - коллекция объектов, сохраненных в базе данных. Некоторые из основных объектов базы данных - объекты, таблицы идентификаторов, и словари. Объекты - специальный вид базы данных, имеют графическое представление в пределах рисунка AutoCAD. Строки, круги, дуги, текст, solids, области(регионы), сплайны, и эллипсы - примеры объектов. Пользователь может видеть объект на экране и может управлять им.

Таблицы идентификаторов и словари - контейнеры, имел обыкновение сохранять объекты  базы данных. Оба контейнерных объекта отображают строку имени к объекту базы данных. База данных AutoCAD включает фиксированный набор таблиц идентификаторов, каждая из которых содержит образцы специфического класса отчета таблицы идентификаторов. Вы не можете прибавлять новую таблицу идентификаторов к базе данных. Примеры таблиц идентификаторов - таблица уровня (AcDbLayerTable), который содержит отчеты таблицы уровня, и блочную таблицу (AcDbBlockTable), который содержит блочные отчеты таблицы. Все объекты AutoCAD принадлежат блочным отчетам таблицы.

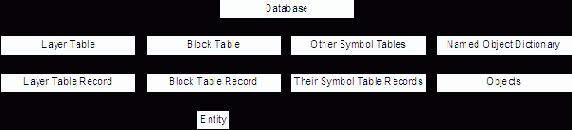

Словари обеспечивают более универсальный контейнер для сохранения объектов, чем таблицы идентификаторов. Словарь может содержать любой объект типа AcDbObject или подкласса этого. База данных AutoCAD создает словарь называемый названным объектным словарем, когда это создает новый рисунок. Названный объектный словарь может просматриваться как главное “оглавление” для всех словарей, связанных с базой данных. Вы можете создавать новые словари в пределах названного объектного словаря и прибавлять новая база данных. Следующий рисунок показывает ключевые компоненты базы данных AutoCAD.

В течение сеанса редактирования Вы можете получить базу данных для текущего рисунка,  вызывая следующую глобальную функцию:

acdbHostApplicationServices()->workingDatabase()
