ObjectARX, AutoCAD. Среда программирования библиотеки C++




Монопольное использование Примитива


Примитивы в базе данных обычно принадлежат AcDbBlockTableRecord. Блочная таблица в недавно созданной базе данных имеет три предопределенных отчета{*записи*}, *MODEL_SPACE, *PAPER_SPACE, и *PAPER_SPACE0, которые представляют образцовое пространство{*пробел*} и два предопределенных бумажных пространственных размещения. Дополнительные записи добавлены всякий раз, когда пользователь создает новые блоки (блочные записи), типично,  издавая БЛОК, ШТРИХОВКУ, или команду DIMENSION.

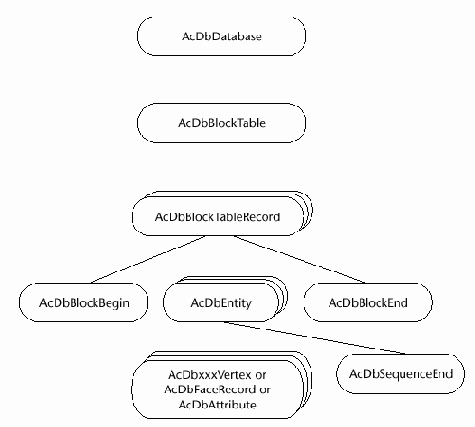

Структура монопольного использования для примитивов базы данных следующие:

Примитивы AutoCAD 12

Следующие примитивы были включены в Выпуск AutoCAD 12 и объявлены в dbents.h файле. Вы не можете безопасно получать новые классы из следующего

Выпустите 12 примитивов:

N AcDb2dPolyline

N AcDb3dPolyline

N AcDbPolygonMesh

N AcDbPolyFaceMesh

N AcDbSequenceEnd

N AcDbBlockBegin

N AcDbBlockEnd

N AcDbVertex

N AcDbFaceRecord

N AcDb2dVertex

N AcDb3dPolylineVertex

N AcDbPolygonMeshVertex

N AcDbPolyFaceMeshVertex

N AcDbMInsertBlock
