ObjectARX, AutoCAD. Среда программирования библиотеки C++





Последовательность событий в приложении ObjectARX

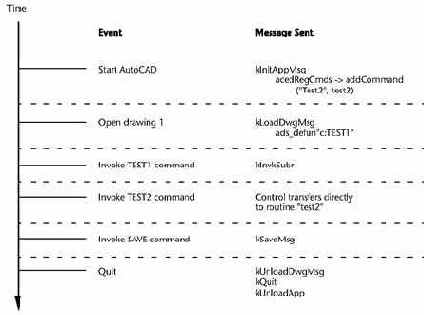

Процесс проходящих сообщений между AutoCAD и приложением ObjectARX течет почти полностью в одном направлении — от AutoCAD до приложения ObjectARX. Следующая диаграмма показывает типичной последовательности прохождения сообщения.

Если приложение загружено, когда рисунок уже открытый, последовательно посланы  сообщения kInitAppMsg и kLoadDwgMsg. Когда приложение ObjectARX разгружено, в то время как сеанс редактирования происходит -  kUnloadDwg  и kUnloadApp.
