ObjectARX, AutoCAD. Среда программирования библиотеки C++




Примечания относительно Расширенных Данных

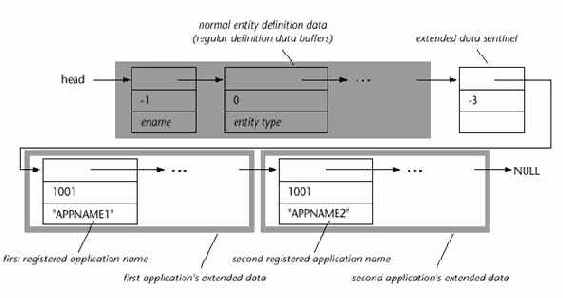

Несколько функций ObjectARX обеспечиваются, чтобы обработать расширенные данные. Расширенные данные примитива следуют за нормальными данными определения примитива. Это иллюстрировано следующим рисунком, которое показывает схеме списка буфера результата для примитива, содержащего расширенные данные.

Расширенные данные примитива могут быть отысканы,  вызывая acdbEntGetX (), который является подобным acdbEntGet (). AcdbEntGetX () функция отыскивает нормальные данные определения примитива и расширенные данные для приложений, указанных в acdbEntGetX () запрос.

ОБРАТИТЕ ВНИМАНИЕ, когда расширенные данные отысканы acdbEntGetX (), начало расширенных данных обозначено -3 кодом стража; -3 страж находится в буфере результатов, который предшествует первой 1001 группе. 1001 группа содержит прикладное имя первого отысканного приложения, как показано в рисунке.

Организация Расширенных Данных

Расширенные  данные состоят из одного или большее количество 1001 групп, каждая из которых начинается с уникального прикладного имени. Прикладные названия - строковые значения. Расширенные группы данных возвратились acdbEntGetX () следуют за данными определения в порядке, в котором они сохранены в базе данных.

В пределах группы каждого приложения, содержания, значение, и организация данных определено приложением; AutoCAD поддерживает информацию, но не использует это. Коды Группы для расширенных  данных находятся в 1000-1071 диапазоне, следующим образом:

Строка

1000. Строки в расширенных данных могут быть до длиной 255 байтов (с 256-ым байтом, зарезервированным для нулевого символа).

Прикладное имя

1001 (также строковое значение). Прикладные названия могут быть до длиной 31 байтов (32-ой байт зарезервирован для нулевого символа) и должен твердо придержаться правил для названий таблицы идентификаторов (типа названий уровня). Прикладное имя может содержать символы, цифры, и специальные символы $ (долларовый признак), - (дефис), и _ (символ подчеркивания). Это не может содержать пробелы. Символы на имя преобразованы к верхнему регистру.

<
